SensMax D3 & S1 – Lichtschranken mit automatischer Datenübertragung
Mit dem Online-System von SensMax entfällt das Auslesen vor Ort: Die batteriebetriebenen Lichtschranken D3 (bidirektional) und S1 (unidirektional) funken ihre Zählwerte an ein SMX-Gateway, das über LAN oder WLAN mit dem Internet verbunden ist. Die Daten landen in der SensMax-Cloud SensWeb – von dort können Sie sie mit EasyReport herunterladen, lokal verarbeiten und langfristig speichern.
- VariantenD3 bidirektional · S1 unidirektional
- FunkreichweitePro bis 50 m · LR bis 250 m · SLR bis ca. 1000 m
- ÜbertragungStandard im 1-Stunden-Intervall · TS in Echtzeit
- Stromversorgung4 × AA, D3 bis 1 Jahr · S1 bis 2 Jahre
- Empfohlen fürEinzeltüren – eine Person gleichzeitig
- DatenzielSensWeb-Cloud, Download per EasyReport
Ihre Vorteile
Daten kommen von selbst
Kein Vor-Ort-Auslesen mehr: Die Zähler übertragen ihre Werte automatisch über das Gateway.
Große Funkreichweite
Mit den LR- und SLR-Varianten erreicht ein Gateway Zähler in 250 m bzw. bis ca. 1 km Entfernung – ganze Gebäude oder Areale.
Kabellos am Durchgang
Die Lichtschranken laufen mit Batterien. Nur das Gateway benötigt Strom und Netzwerk.
Echtzeit mit TS
Die TS-Varianten senden jeden Durchgang sofort – für Live-Belegung und Einlasssteuerung.
Cloud kostenlos starten
SensWeb Basic ist kostenfrei; Premium erweitert um Live-Belegung, Einlassampel und automatische Berichte.
Daten lokal sichern
Mit EasyReport laden Sie die Zählwerte aus SensWeb herunter, werten sie am eigenen PC aus und speichern sie so lange Sie möchten – auch mit dem kostenlosen Basic-Konto.
So funktioniert das Online-System
Das System besteht aus drei Bausteinen:
- Lichtschranke D3 oder S1Sender und Empfänger gegenüber am Durchgang; der Empfänger speichert die Zählwerte und funkt sie zum Gateway.
- SMX-GatewayEmpfängt die Daten von bis zu 10, 20 oder 30 Zählern (je nach Variante) und ist per LAN oder WLAN mit dem Netz verbunden.
- SensWeb & EasyReportDas Gateway leitet die Daten an die SensMax-Cloud SensWeb weiter. Dort werten Sie im Browser aus oder laden die Daten mit EasyReport auf Ihren PC.
D3 oder S1? Die D3 arbeitet mit drei sich kreuzenden Infrarotstrahlen und zählt Ein- und Austritte getrennt. Die S1 nutzt einen Strahl, zählt ohne Richtung und hält mit bis zu 2 Jahren am längsten durch – ideal für reine Frequenzmessungen.
Pro, LR oder SLR? Die Buchstaben stehen für die Funkreichweite: Pro funkt im 2,4-GHz-Band bis ca. 50 m, LR im 868-MHz-Band ca. 150 – 250 m, SLR ebenfalls mit 868 MHz ca. 800 – 1000 m. Zähler und Gateway müssen zur gleichen Funkfamilie gehören.
Echtzeit-Variante D3 TS
Die Standard-Zähler übertragen ihre Werte passend zum 1-Stunden-Intervall – neue Zählwerte erscheinen in SensWeb daher erst mit Verzögerung. Für Statistiken, Frequenzanalysen und Berichte ist das völlig ausreichend. Wenn Sie jedoch wissen müssen, wie viele Personen sich gerade jetzt im Gebäude befinden, wählen Sie die TS-Varianten (D3 LR TS bzw. D3 SLR TS) mit dem passenden Gateway SMX LR TS bzw. SLR TS:
- Jeder Durchgang wird mit eigenem Zeitstempel sofort übertragen.
- Grundlage für Live-Belegung und Einlasssteuerung (Belegungs-, Live- und GO-STOP-Berichte in SensWeb Premium).
- Sabotage-Erkennung: Wird die Lichtschranke verdreht oder abgedeckt, ertönt ein Alarmsignal und die Software meldet den Vorfall.
- Das TS-Gateway speichert bis zu 80 Tage im 5-Minuten-Raster.
Sie benötigen eine Echtzeit-Belegungsanzeige mit Ampel, aber keine Cloud? Dann ist die RAZL2 Einlassampel eine lokale Alternative.

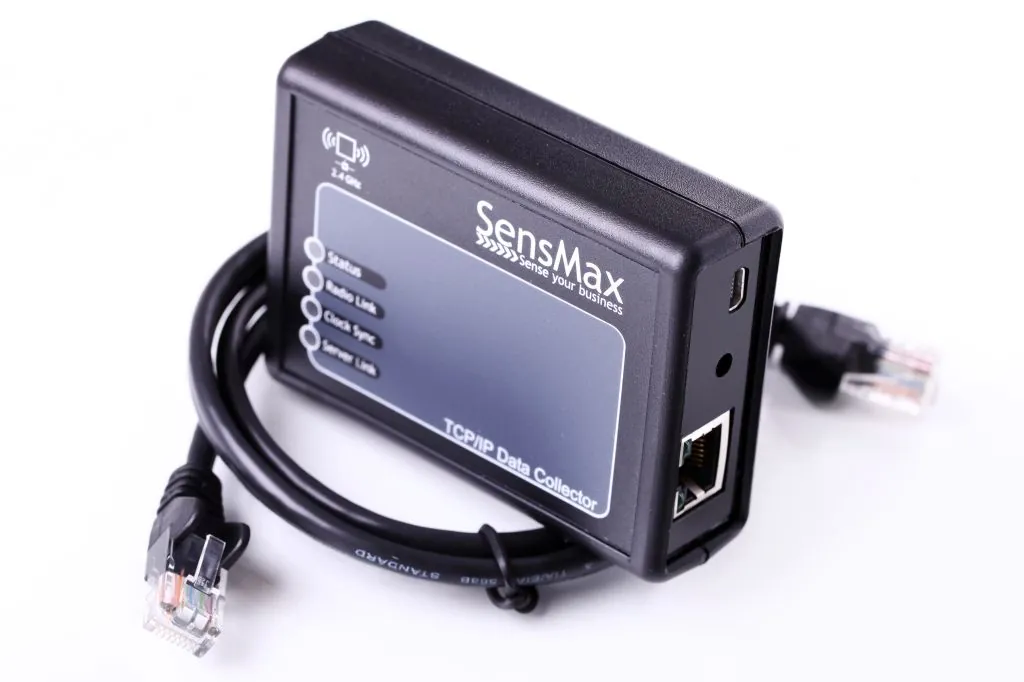

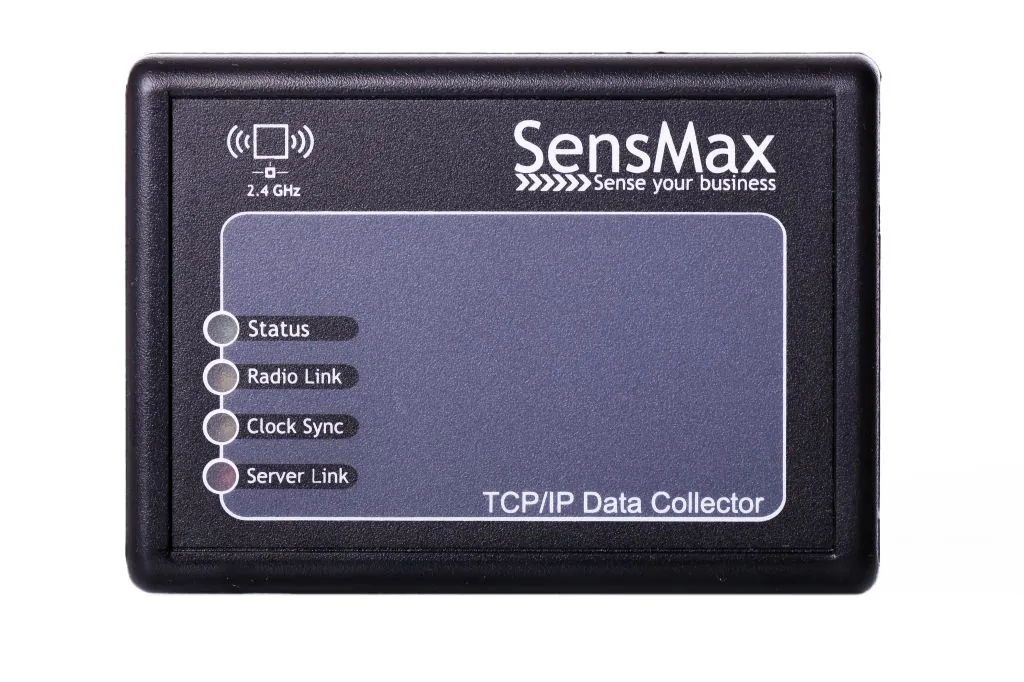

SMX-Gateway – die Varianten
| Merkmal | SMX PRO | SMX LR | SMX SLR | SMX LR TS | SMX SLR TS |
|---|---|---|---|---|---|
| Funkband | 2,4 GHz | 868 MHz* | 868 MHz* | 868 MHz* | 868 MHz* |
| Reichweite | 20 – 50 m | 150 – 250 m | bis ca. 1000 m | 150 – 250 m | bis ca. 1000 m |
| Max. Zähler je Gateway | 10 | 30 | 30 | 20 | 20 |
| Passende Zähler | Pro D3 / Pro S1 | D3 LR / S1 LR | D3 SLR / S1 SLR | D3 LR TS | D3 SLR TS |
| Speicher | 25 Tage (Stundenraster) | 25 Tage | 25 Tage | bis 80 Tage (5-min-Raster) | bis 80 Tage |
| Übertragung | im 1-Stunden-Intervall | im 1-Stunden-Intervall | im 1-Stunden-Intervall | Echtzeit | Echtzeit |
* 915/920 MHz für andere Regionen auf Anfrage.
SensWeb-Cloud und lokale Auswertung
SensWeb – die SensMax-Cloud
SensWeb ist ein Web-Portal, in dem Sie alle Zähler und Standorte zentral auswerten – ohne eigene Server. Es gibt zwei Stufen:
- Basic (kostenlos): Besucherzahlen als Linien- oder Balkendiagramm, Zusammenfassung, Besucherverhältnis, Fehlerbericht (z. B. Batterie, offline); Zeitraster von 5 Minuten bis Jahr; Berichtszeiträume bis ca. 7 Monate zurück.
- Premium (monatlich je Sensor): zusätzlich Belegungs-, Live- und GO-STOP-Bericht, längere Berichtszeiträume (12 Monate, 1 und 2 Jahre), automatischer Berichtsversand per E-Mail, sofortige Übertragung bei Echtzeit-Zählern und weitere Komfortfunktionen.
Details: SensWeb & EasyReport.
EasyReport: Daten aus der Cloud lokal nutzen
Die automatischen SensMax-Systeme senden ihre Daten immer an die SensWeb-Cloud. Mit der Windows-Software EasyReport ziehen Sie die Zählwerte von dort selbst herunter und verarbeiten sie lokal weiter: eigene Berichte, Export nach Excel, CSV oder PDF – und eine langfristige Speicherung auf Ihrem PC, auch wenn Sie nur das kostenlose Basic-Konto nutzen.
Ganz ohne Cloud arbeiten ausschließlich die manuell ausgelesenen SensMax SE/DE.
Einsatzbereiche
- Filialnetze im Einzelhandel: Frequenz aller Standorte zentral vergleichen, Konversionsrate mit Kassendaten berechnen.
- Öffentliche Gebäude und Büros: mehrere Eingänge über ein Gateway zusammenfassen (Gebäude & Facility).
- Museen und Bibliotheken: automatische Monats- und Jahresberichte ohne Auslese-Rundgang.
- Weitläufige Areale: Mit SLR-Funk bis ca. 1 km genügt oft ein Gateway für Campus, Freizeitanlage oder Messegelände.
- Belegungssteuerung mit den TS-Varianten, z. B. zur Einhaltung einer Maximalbelegung.
Technische Daten
| Merkmal | SensMax D3 | SensMax S1 |
|---|---|---|
| Messprinzip | Infrarot-Lichtschranke, 3 sich kreuzende Strahlen (6°) | Infrarot-Lichtschranke, 1 fokussierter Strahl |
| Zählrichtung | bidirektional (Ein/Aus) | unidirektional |
| Varianten | Pro D3, D3 LR, D3 SLR; Echtzeit: D3 LR TS, D3 SLR TS | Pro S1, S1 LR, S1 SLR |
| Empfohlener Einsatz | Einzeltür – eine Person gleichzeitig | Einzeltür – eine Person gleichzeitig |
| Abstand Sender – Empfänger | technisch meist bis ca. 6 m (Hersteller: max. 9 m) | technisch meist bis ca. 6 m (Hersteller: max. 10 m) |
| Genauigkeit | ca. 95 % laut Hersteller bei Einzeldurchgang | ca. 95 % laut Hersteller bei Einzeldurchgang |
| Montagehöhe | empfohlen ca. 1,20 – 1,40 m | empfohlen ca. 1,20 – 1,40 m |
| Funk zum Gateway | Pro: 2,4 GHz bis 50 m · LR: 868 MHz 150 – 250 m · SLR: 868 MHz 800 – 1000 m | wie D3 |
| Übertragungsintervall | Standard im 1-Stunden-Intervall (Anzeige in SensWeb mit Verzögerung); TS-Varianten in Echtzeit | im 1-Stunden-Intervall |
| Speicher im Zähler | 25 Tage Stundenwerte; TS: bis 1000 Einzelereignisse | 25 Tage Stundenwerte |
| Stromversorgung | 4 × AA, bis zu 1 Jahr | 4 × AA, bis zu 2 Jahre |
| Schutzart / Einsatz | Innenbereich, IP54; IP68 im optionalen Schutzgehäuse | Innenbereich, IP54; IP68 im optionalen Schutzgehäuse |
| Betriebstemperatur | −20 … +55 °C (bis −30 °C mit Lithium-Batterien) | −20 … +55 °C (bis −30 °C mit Lithium-Batterien) |
| Abmessungen / Gewicht | 67 × 67 × 25 mm · ca. 65 g je Einheit (ohne Batterien) | 67 × 67 × 25 mm · ca. 60 g je Einheit (ohne Batterien) |
| Gehäuse | ABS, schwarz oder weiß | ABS, schwarz oder weiß |
| Besonderheit | TS: Sabotage-Erkennung mit Alarmton, Einzelzeitstempel | – |
Angaben laut Herstellerunterlagen SensMax (Stand 2026). Die Genauigkeit sinkt je weiterem Meter Durchgangsbreite um ca. 0,6 – 1 %. Technische Änderungen vorbehalten.
Montage & Inbetriebnahme
- Gateway-Standort wählenZentral zu den Zählern, mit Steckdose und LAN-Anschluss oder WLAN-Empfang. Funkreichweite der gewählten Variante beachten.
- Gateway verbindenNetzteil und LAN-Kabel anschließen oder WLAN über die lokale Einstellungsseite einrichten; Zähler im SensWeb-Konto anlegen.
- Zähler montierenSender und Empfänger exakt gegenüber in ca. 1,20 – 1,40 m Höhe befestigen – mit Klebeband oder Kunststoffhalterung.
- Zähler anmeldenZähler dem Gateway bzw. im SensWeb-Konto dem richtigen Standort zuordnen.
- Funktion prüfenTestdurchgänge machen und die ersten Werte in SensWeb bzw. auf Ihrem Server kontrollieren.
Allgemeine Planungshinweise: Montage & Planung.
Bildergalerie
Lichtschranken empfehlen wir im Standard für Durchgänge, durch die nur eine Person gleichzeitig gehen kann – also Einzeltüren. Technisch sind zwischen Sender und Empfänger meist bis zu ca. 6 m möglich. Das lohnt sich aber nur, wenn Personen fast immer einzeln durchgehen: Gehen häufig Paare, Gruppen oder mehrere Personen gleichzeitig durch, werden sie als eine Person gezählt – dann empfehlen wir Xovis, Milesight ToF oder KI-Kameras.
Für echten Mehrwert empfehlen wir bidirektionale Zähler, die Eingänge und Ausgänge getrennt erfassen. Ein unidirektionaler Zähler zählt nur Durchgänge ohne Richtung – sinnvoll ist dann nur ein Tageswert (Durchgänge ÷ 2), denn im Tagesverlauf weiß man nicht, ob Personen gerade hinein- oder hinausgegangen sind. Stundenverläufe, Belegung oder Spitzenzeiten lassen sich so nicht sicher ablesen.
Lichtschranken und Radarsensoren werden üblicherweise bauseits installiert – durch Ihren Haustechniker oder Elektriker. Sie erhalten von uns vorkonfigurierte Geräte, eine verständliche deutsche Anleitung und telefonische Unterstützung bei der Einrichtung.
Häufige Fragen
Brauche ich für D3/S1 die SensWeb-Cloud?
Was bietet SensWeb Basic, was nur Premium?
Wie viele Zähler passen an ein Gateway?
Gehen Daten verloren, wenn das Internet ausfällt?
Kann ich D3 und S1 an einem Gateway mischen?
