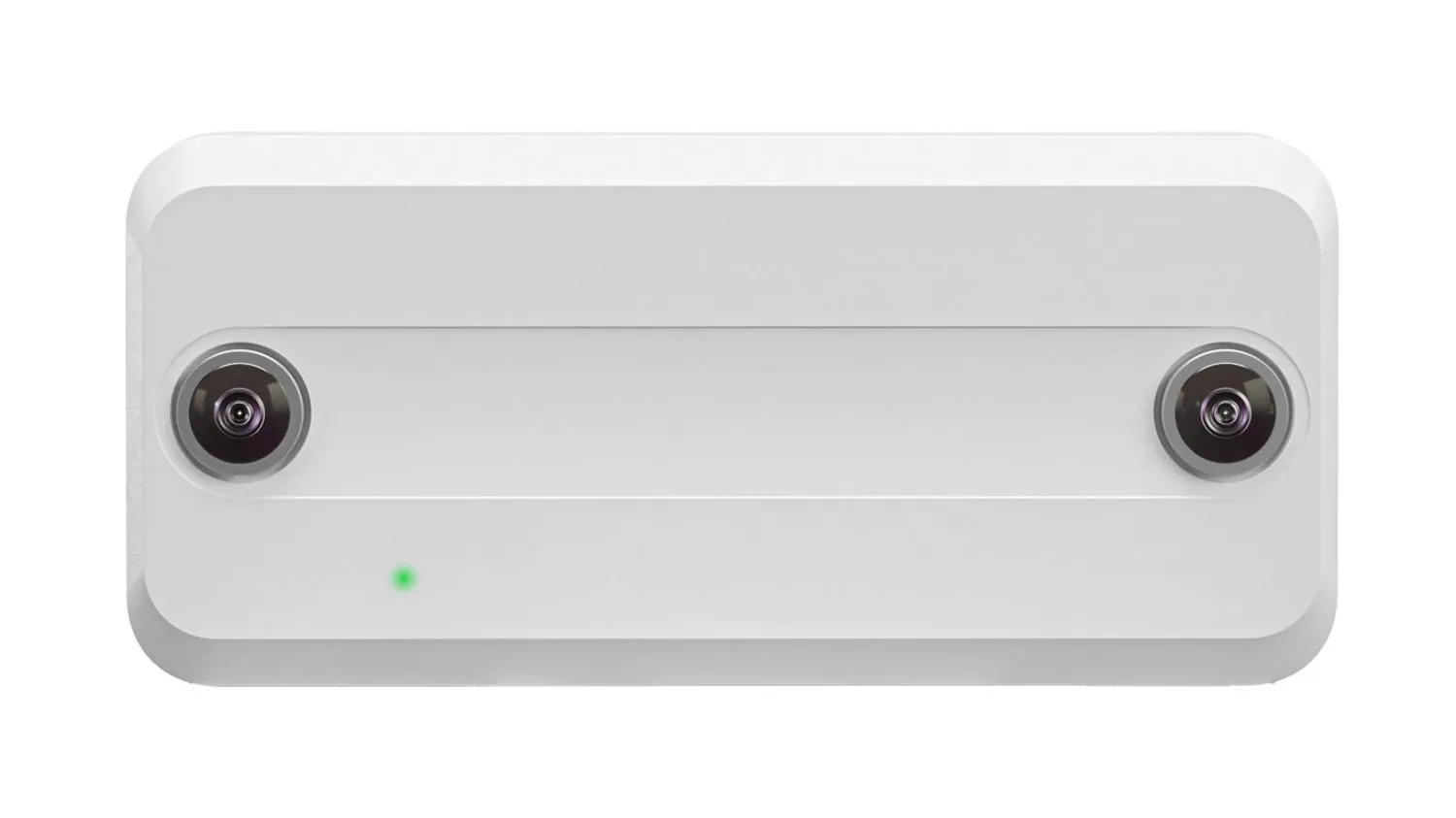

Xovis PF-L – der neue 3D-Flächensensor für bis zu 100 m²
Mit der PF-L startet Xovis eine neue Sensorgeneration: Ein einziges Gerät erfasst ab 3,05 m Montagehöhe eine quadratische Fläche von 10 × 10 m – ein Vielfaches dessen, was bisherige PC-Sensoren abdecken. Mehr Rechenleistung, HDR-Bildgebung und eine Kalibrierung mit automatischer Höhenerkennung machen die Einrichtung schneller und die Zählung stabiler. Ideal für Verkaufsflächen, Warteschlangen und Zonenanalysen.
- Messprinzip3D-Stereovision, HDR, KI im Sensor
- Montagehöhe2,00 – 6,00 m
- Erfassungsflächebis 10 × 10 m (ab 3,05 m)
- StromversorgungPoE 802.3af oder USB-C
- Multi-Sensorbis 15 Sensoren ohne Zusatzhardware
- SchutzartIndoor, IP20
Was die PF-L besonders macht
Bis zu 100 m² pro Gerät
Die Erfassungsfläche ist immer quadratisch und liegt mittig unter dem Sensor – ab 3,05 m Höhe volle 10 × 10 m. Weniger Geräte, weniger Kabel, geringerer Montageaufwand.
Erkennt seine Höhe selbst
Die neue Kalibrierung ermittelt die Montagehöhe automatisch. Bodenmaske, Neukalibrierung und Tabu-Maske entfallen.
15 Sensoren ohne Zusatzgerät
Bis zu 15 PF-L arbeiten direkt als ein System – sogar über verschiedene Etagen hinweg. Kompatibel mit PC-Sensoren und SPIDER.
Stabil bei wechselndem Licht
HDR-Bildgebung und ein neuer Tracking-Algorithmus verbessern die Verfolgung bei Gegenlicht und Helligkeitsunterschieden.
PoE oder USB-C
Strom und Daten über ein Netzwerkkabel – oder Stromversorgung alternativ per USB-C. Buchsen sind versenkt angeordnet.
Zukunftssicher
Mehr Rechenleistung für KI-Funktionen; weitere Kennzahlen wie „Attention Metrics“ sind per Firmware-Update angekündigt.
Funktionsweise und Erfassungsfläche
Wie alle Xovis-Sensoren misst die PF-L den Raum stereoskopisch und erkennt Personen als dreidimensionale Objekte. Neu ist die quadratische Erfassungsfläche, die immer mittig senkrecht unter dem Sensor liegt – auch wenn der Sensor leicht geneigt montiert ist. Das vereinfacht die Planung erheblich: Zwischen den Sensoren genügt eine Überlappung von mindestens 30 cm.
Die Auswertung erfolgt vollständig im Gerät. Zähllinien, Zonen, Belegung, Verweildauer und Warteschlangenkennzahlen werden direkt im Sensor berechnet und als Textdaten übertragen.
| Montagehöhe | Erfassungsfläche |
|---|---|
| 2,00 m | 1,60 × 1,60 m |
| 2,10 m | 2,40 × 2,40 m |
| 2,20 m | 3,20 × 3,20 m |
| 2,50 m | 5,60 × 5,60 m |
| 3,00 m | 9,60 × 9,60 m |
| ab 3,05 m bis 6,00 m | 10,00 × 10,00 m |
Beispielrechnung: Fläche je Sensor im Vergleich
Für eine Verkaufsfläche von rund 19 × 19 m bei 3,50 m Deckenhöhe genügen rechnerisch vier PF-L (inkl. 30 cm Überlappung). Mit PC-Sensoren wären deutlich mehr Geräte nötig. Die tatsächliche Anzahl ergibt sich aus Grundriss, Regalhöhen und Zählzielen.
| Montagehöhe | PC2SE | PC2SE-UL | PF-L |
|---|---|---|---|
| 2,50 m | 1,88 × 1,06 m ≈ 2,0 m² | 2,63 × 2,13 m ≈ 5,6 m² | 5,60 × 5,60 m ≈ 31,4 m² |
| 3,00 m | 3,75 × 2,13 m ≈ 8,0 m² | 5,00 × 4,00 m = 20,0 m² | 9,60 × 9,60 m ≈ 92,2 m² |
| 4,00 m | 7,00 × 4,25 m ≈ 29,8 m² | – | 10,00 × 10,00 m = 100 m² |
Verbund mit bis zu 15 Sensoren
Die PF-L bringt die Multisensor-Funktion direkt mit: Bis zu 15 Sensoren lassen sich ohne zusätzliche Recheneinheit zu einem System verbinden, das Personen nahtlos über die gesamte Fläche verfolgt. Dabei können Sensoren sogar auf unterschiedlichen Etagen im selben Verbund liegen.
Der Verbund ist kompatibel mit Sensoren der PC-Serie und der Recheneinheit SPIDER (SPI-PU1/PU2), sofern alle Geräte dieselbe Firmware-Minor-Version nutzen. Bestehende Xovis-Installationen lassen sich so schrittweise erweitern.
- große Verkaufsflächen und Filialen
- Warteschlangen an Kassen, Schaltern und Sicherheitskontrollen
- Zonen- und Flächenanalysen, Heatmaps
- Flughäfen, ÖPNV, Museen, Gebäudemanagement
KI-Funktionen der PF-L
| Funktion | Montagehöhe PF-L |
|---|---|
| Geschlechterstatistik | 2,40 – 3,25 m |
| Altersschätzung | 2,40 – 3,25 m |
| Blickrichtung | 2,40 – 3,25 m |
| Gruppenzählung | 2,00 – 6,00 m |
| Objekterkennung | 2,00 – 3,50 m |
| Maskenerkennung | 2,40 – 3,25 m |
| Mitarbeiterausblendung | aktuell nicht verfügbar |
Die KI-Funktionen werden wie bei der PC2SE per Lizenz aktiviert. Für demografische Kennzahlen und Blickrichtung ist ein engerer Höhenbereich einzuhalten, weil Kopf und Oberkörper aus einem günstigen Winkel erfasst werden müssen.
Die Mitarbeiterausblendung per Namensschild ist für die PF-L derzeit nicht verfügbar. Wenn Sie Personal zuverlässig aus der Zählung nehmen müssen, empfehlen wir aktuell die PC2SE-Serie.
Angekündigt sind zudem Attention Metrics – Kennzahlen zur Aufmerksamkeit von Besuchern – für die PF-Serie. Mehr dazu im Fachartikel zu den KI-Funktionen.
Technische Daten
| Messprinzip | 3D-Stereovision, Embedded-Computing mit KI, HDR-Bildgebung |
|---|---|
| Montagehöhe | 2,00 – 6,00 m |
| Erfassungsfläche | quadratisch, mittig unter dem Sensor; max. 10 × 10 m ab 3,05 m |
| Kalibrierung | automatische Höhenerkennung (ab Firmware 5.9.0) |
| Stromversorgung | PoE Class 0 (IEEE 802.3af, 48 V) oder USB-C (5 V / 3,08 A) |
| Leistungsaufnahme | max. 15,4 W |
| Anschlüsse | RJ-45 Gigabit-Ethernet mit PoE, USB-C (Strom); Buchsen versenkt |
| Schnittstellen | REST-API (Swagger), Daten-Push per HTTP(S), FTP(S), SFTP, MQTT(S), TCP, UDP |
| Netzwerk | IPv4/IPv6, DHCP, HTTPS, IEEE 802.1x |
| Datenspeicher | bis zu 3 Jahre (abhängig von der Anzahl der Zähler) |
| Multi-Sensor | bis 15 Sensoren im Gerät; kompatibel mit PC-Serie und SPIDER; Überlappung mind. 30 cm |
| Datenschutz | 4 Privacy Level, Verarbeitung im Gerät, nur Textdaten, ePrivacy-Siegel |
| Mindestbeleuchtung | 2 lux |
| Neigung | Rollwinkel max. 5°, Nickwinkel max. 15° |
| Schutzart / Temperatur | IP20 (innen) · 0 … +45 °C, 20 – 80 % r. F. nicht kondensierend |
| Abmessungen | 174 × 80 × 31 mm inkl. Abdeckung |
| Gewicht | 380 g inkl. Abdeckung und Montageplatte |
| Gehäuse / Farbe | Polycarbonat/Aluminium; weiß (RAL 9003), schwarz (RAL 9005) als PF-L.b |

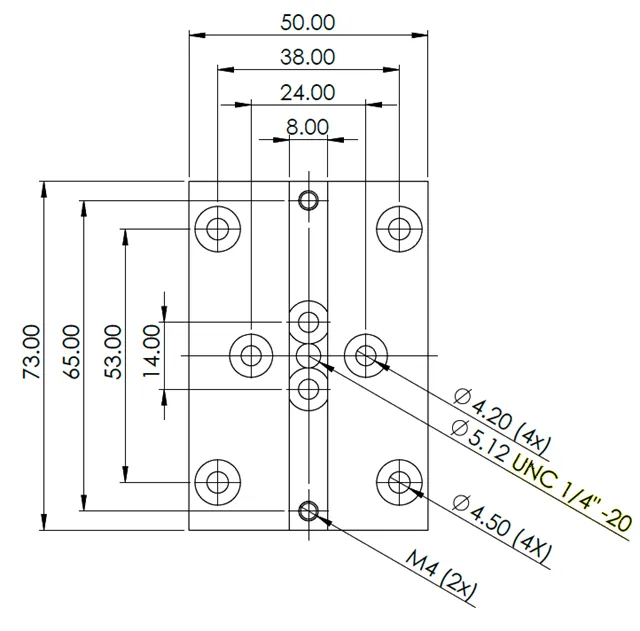

| Lieferumfang | Sensor mit Abdeckung, Metall-Montageplatte (73 × 50 × 3 mm) |
| Normen | IEC/EN 62368-1, IEC/EN 61326-1, CISPR 11/32/35, FCC, RoHS |
Angaben laut Herstellerunterlagen Xovis (Stand 2026). Technische Änderungen vorbehalten.
Montage

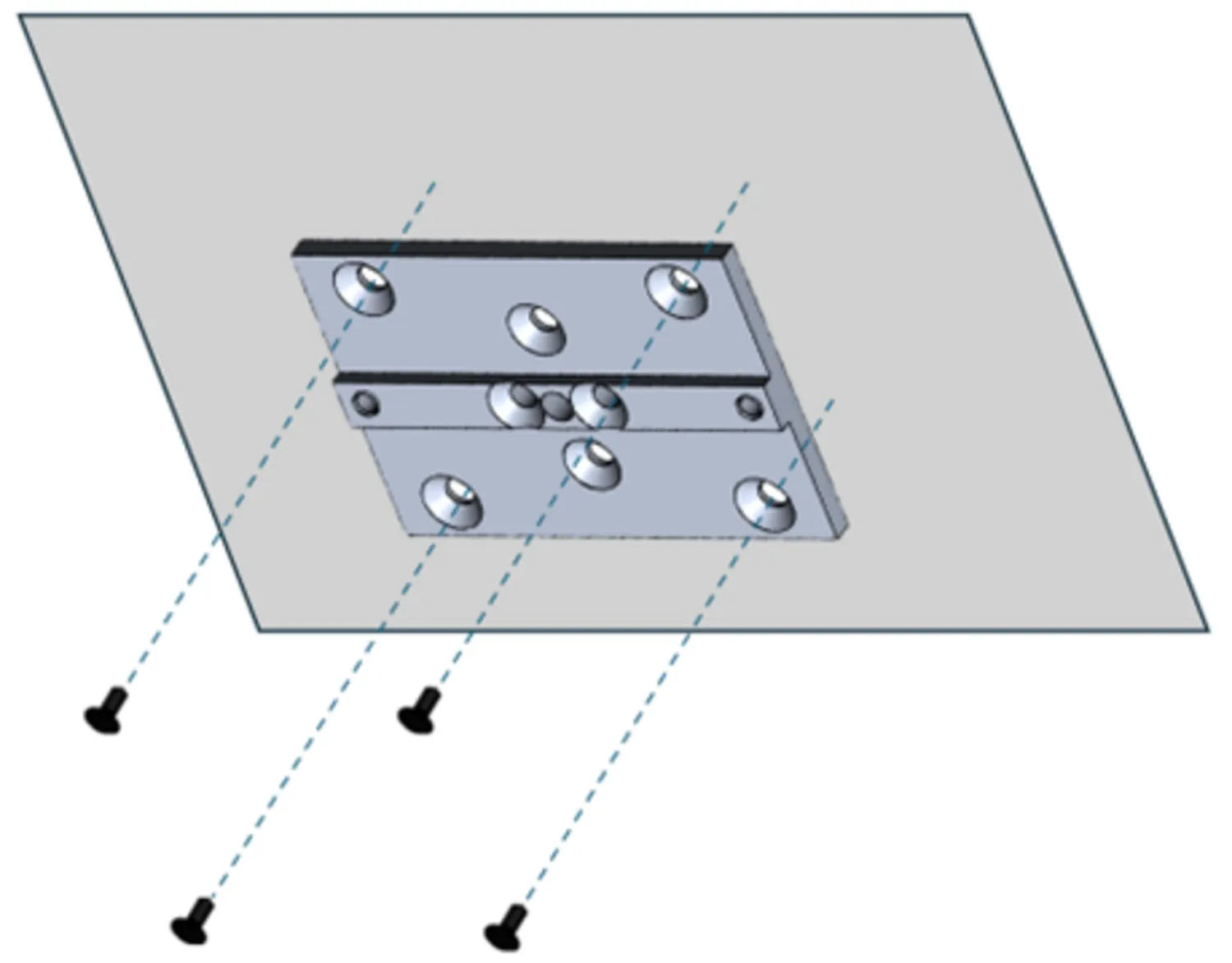

- Montageplatte befestigenDie mitgelieferte Metallplatte wird mit vier Schrauben (bzw. 2 × M4) an der Decke fixiert – alternativ Pivot-Mount oder ¼"-Kameragewinde.
- Sensor aufsetzenPF-L auf die Platte setzen; Neigung höchstens 15° (ab 14° wird die Fläche auf der abgewandten Seite beschnitten).
- AnschließenNetzwerkkabel mit PoE einstecken – oder Strom per USB-C und Daten über LAN.
- Automatisch kalibrierenDer Sensor erkennt seine Höhe selbst. Anschließend Zähllinien, Zonen und Datenziel im Browser festlegen.
Ein bündiges Einbaugehäuse (Flush Mount) für die PF-L ist noch nicht verfügbar. Pivot-Mounts der PC-Serie sind kompatibel – siehe Zubehör.
Bildergalerie
Ausblick PF-Serie
Xovis hat weitere Modelle der PF-Serie angekündigt, die derzeit noch nicht lieferbar sind: PF-H für Montagehöhen ab 6 m sowie die Outdoor-Varianten PF-L-O (2 – 6 m) und PF-H-O (ab 6 m). Bis dahin decken die PC3SE (hohe Decken) und die PC2SE Outdoor diese Einsatzfälle ab. Aktuelles lesen Sie in unserer News zur PF-L.
Für Xovis- und Milesight-Sensoren – speziell in Verbindung mit der Analyse-Software Vemcount – bieten wir die Installation deutschlandweit an: Montage, Einrichtung der Zähllinien, Validierung und Anbindung an Vemcount. Alternativ – meist die kostengünstigere und sehr häufig genutzte Variante: Eigenmontage durch Ihren Elektriker oder Haustechniker und Ferneinrichtung durch uns.
Häufige Fragen zur PF-L
Für wen lohnt sich die PF-L gegenüber der PC2SE?
Wie funktioniert die automatische Höhenerkennung?
Kann ich die PF-L mit vorhandenen Xovis-Sensoren kombinieren?
Gibt es die PF-L auch für draußen?
Unterstützt die PF-L Mitarbeiterausblendung?
Downloads & Datenblätter
