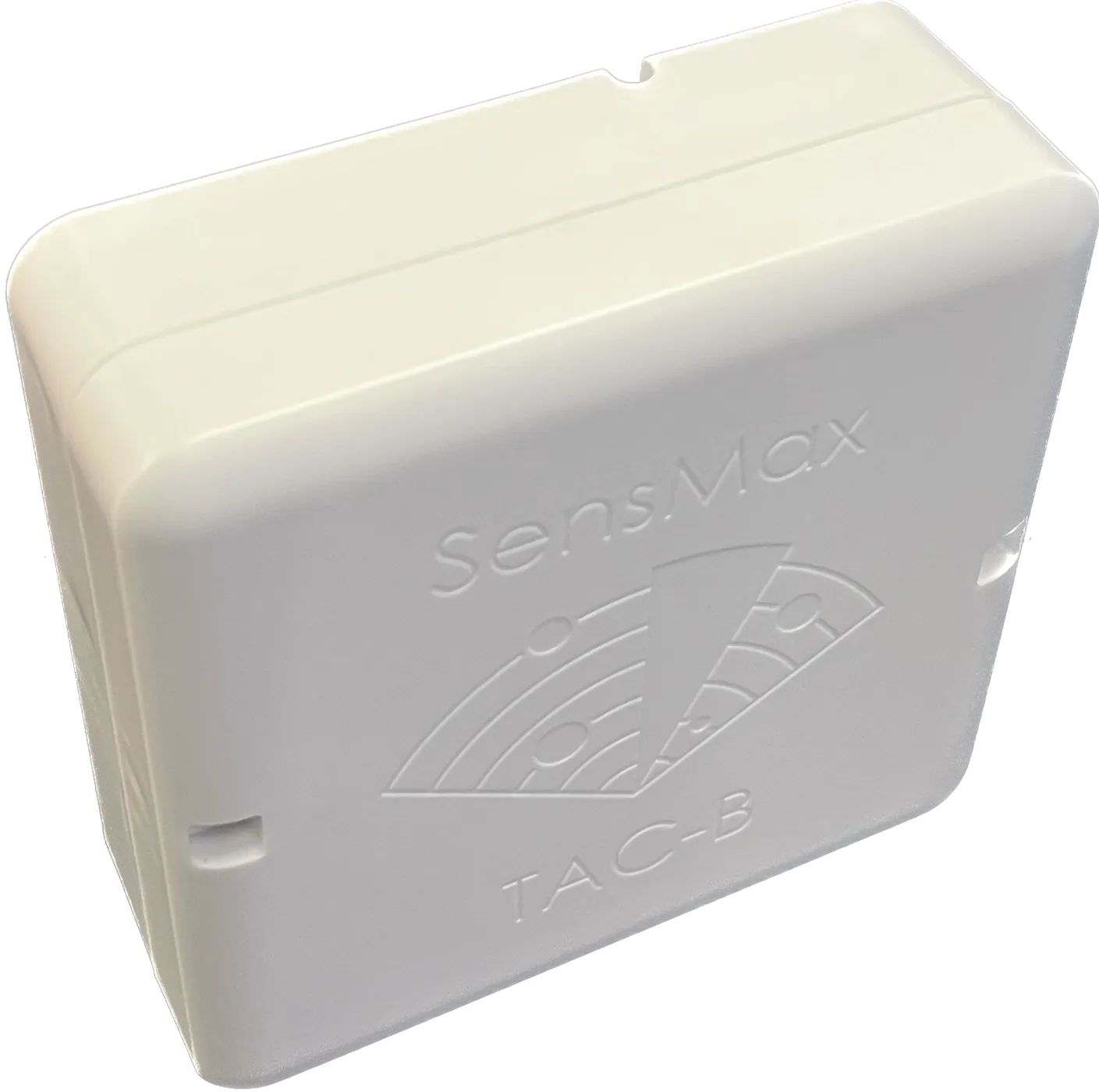

SensMax TAC-B 4G & TAC-B 3D-WP – Radarzähler für außen
Für Zählstellen unter freiem Himmel: Der TAC-B 4G sendet seine Daten über ein eingebautes LTE-Modem direkt ins Mobilfunknetz, der TAC-B 3D-WP nutzt ein vorhandenes WLAN. Beide zählen Fußgänger und Radfahrer getrennt auf Wegen bis 10 m Breite – und lassen sich mit dem Solarsystem SPS20 komplett netzunabhängig betreiben.
- Messprinzip60-GHz-mmWave-Radar
- Erfassung120° × 60°, Wege bis 10 m
- KlassifizierungFußgänger / Radfahrer
- SchutzartIP65, −25 … +65 °C
- Datenweg4G: LTE + WLAN · 3D-WP: WLAN
- Strom12 V DC oder Solarsystem SPS20
Warum Radar für Außenzählstellen?
Fußgänger und Radfahrer
Die Sensoren unterscheiden anhand der Geschwindigkeit, ob ein Fußgänger oder ein Radfahrer vorbeikommt – getrennt nach Richtung.
Wetter- und lichtunabhängig
Regen, Schnee, Nebel und Dunkelheit stören das Radar nicht – die Zählung läuft rund um die Uhr.
Kein Netzwerk nötig (4G)
Das integrierte LTE-Modem überträgt die Daten direkt – ohne WLAN oder Kabel vor Ort.
Autark mit Solarstrom
Mit dem Solarsystem SPS20 entsteht eine Zählstelle ganz ohne Stromanschluss.
Keine Bauarbeiten
Montage an Wand, Mast oder Lichtmast – keine Induktionsschleifen oder Bodensensoren.
Keine Datenlücken
Bei Funkausfall puffert die microSD-Karte die Zählwerte und sendet sie später nach.
Zwei Varianten, ein Messprinzip
Die Zählfunktionen sind identisch – die Wahl hängt vor allem davon ab, wie die Daten vom Standort zu Ihnen gelangen.
| TAC-B 4G | TAC-B 3D-WP | |
|---|---|---|
| Datenübertragung | integriertes 4G/LTE-Modem (Micro-SIM, Datenkarte bauseits) + WLAN 2,4 GHz | WLAN 2,4 GHz |
| Typischer Standort | Wege, Parks, Strände, Skigebiete – kein Netz vor Ort | Außenbereiche in WLAN-Reichweite, z. B. Eingänge, Innenhöfe, Terrassen |
| Gehäuse | 120 × 120 × 45 mm, weiß | 80 × 80 × 45 mm, schwarz |
| Schutzart | IP65 | IP65 |
| Strom | 12 V DC oder SPS20 | 12 V DC oder SPS20 |
| Energiesparmodi | ✓ | ✓ |
Funktionsweise & Einsatzbereiche
Die Sensoren werden seitlich zum Weg in ca. 2,5 bis 3 m Höhe an einer Wand, einem Mast oder einem Lichtmast angebracht. Das Radar überblickt 120° horizontal und erfasst Objekte bis ca. 10 m Entfernung. Jede Bewegung wird als Vektor verfolgt; über die Geschwindigkeit ordnet der Sensor sie als Fußgänger oder Radfahrer ein und zählt sie an einer virtuellen Linie je Richtung.
So entstehen belastbare Frequenzdaten für die Planung von Wegen, Parkanlagen und Tourismusangeboten – ohne dass eine Kamera Menschen aufzeichnet. Die Werte laufen in die SensMax-Cloud SensWeb (beim TAC-B immer kostenpflichtig) und lassen sich mit EasyReport lokal weiterverarbeiten.
Typische Standorte
- Rad- und Wanderwege, Waldwege – siehe Wald-, Rad- & Wanderwege
- Parks, Promenaden, Strände und Plätze – siehe Städte & Kommunen
- Veranstaltungsgelände und Festwiesen – siehe Events
- Ski- und Freizeitanlagen, Außeneingänge von Freibädern
Autark zählen mit dem Solarsystem SPS20
Wo es weder Strom noch Netzwerk gibt, ist die Kombination aus TAC-B 4G und Solarsystem SPS20 die naheliegende Lösung. Der LiFePO4-Akku (256 Wh) versorgt den Sensor laut Hersteller rund 64 bis 85 Stunden ohne Sonne; die Energiesparmodi der Außenmodelle senken den Verbrauch zusätzlich. Das System ist vorverkabelt und wird mit passendem Stecker direkt an den Sensor angeschlossen.
Der TAC-B 3D-WP ist ebenfalls SPS20-kompatibel – dann muss allerdings ein WLAN in Reichweite sein.
Technische Daten
| Merkmal | TAC-B 4G | TAC-B 3D-WP |
|---|---|---|
| Messprinzip | 60-GHz-mmWave-Radar | 60-GHz-mmWave-Radar |
| Zählrichtung | bidirektional, Zähllinien und Zonen | bidirektional, Zähllinien und Zonen |
| Erfassungsbereich | 120° × 60°, bis 10 m (Fahrzeuge 20 m), ca. 100 m² | 120° × 60°, bis 10 m, ca. 100 m² |
| Klassifizierung | Fußgänger / Radfahrer | Fußgänger / Radfahrer |
| Genauigkeit | ca. 99 % bei 1 Person/m² · > 93 % bei 3 Personen/m² | ca. 99 % bei 1 Person/m² · > 93 % bei 3 Personen/m² |
| Montagehöhe | ca. 2,5 – 3 m | optimal 2,5 – 3,5 m |
| Montage | Wand, Mast oder Lichtmast; verstellbare Halterung (Zubehör) | seitlich an Wand oder Mast |
| Einsatzbereich / Schutzart | innen & außen · IP65 | innen & außen · IP65 |
| Stromversorgung | 12 V DC, 0,5 A; aktiv ca. 4 Wh, Sparmodus bis 0,2 Wh | 12 V DC; Sparmodus bis 0,2 Wh (Suspend) |
| Solarbetrieb | mit Solarsystem SPS20 | mit Solarsystem SPS20 |
| Datenübertragung | 4G/LTE (Micro-SIM, bauseits) + WLAN 2,4 GHz | WLAN 2,4 GHz |
| Datenziel | SensMax-Cloud SensWeb (Premium, kostenpflichtig) | SensMax-Cloud SensWeb (Premium, kostenpflichtig) |
| Datenspeicher | microSD-Karte, Pufferung bei Funkausfall | microSD-Karte, Pufferung bei Verbindungsausfall |

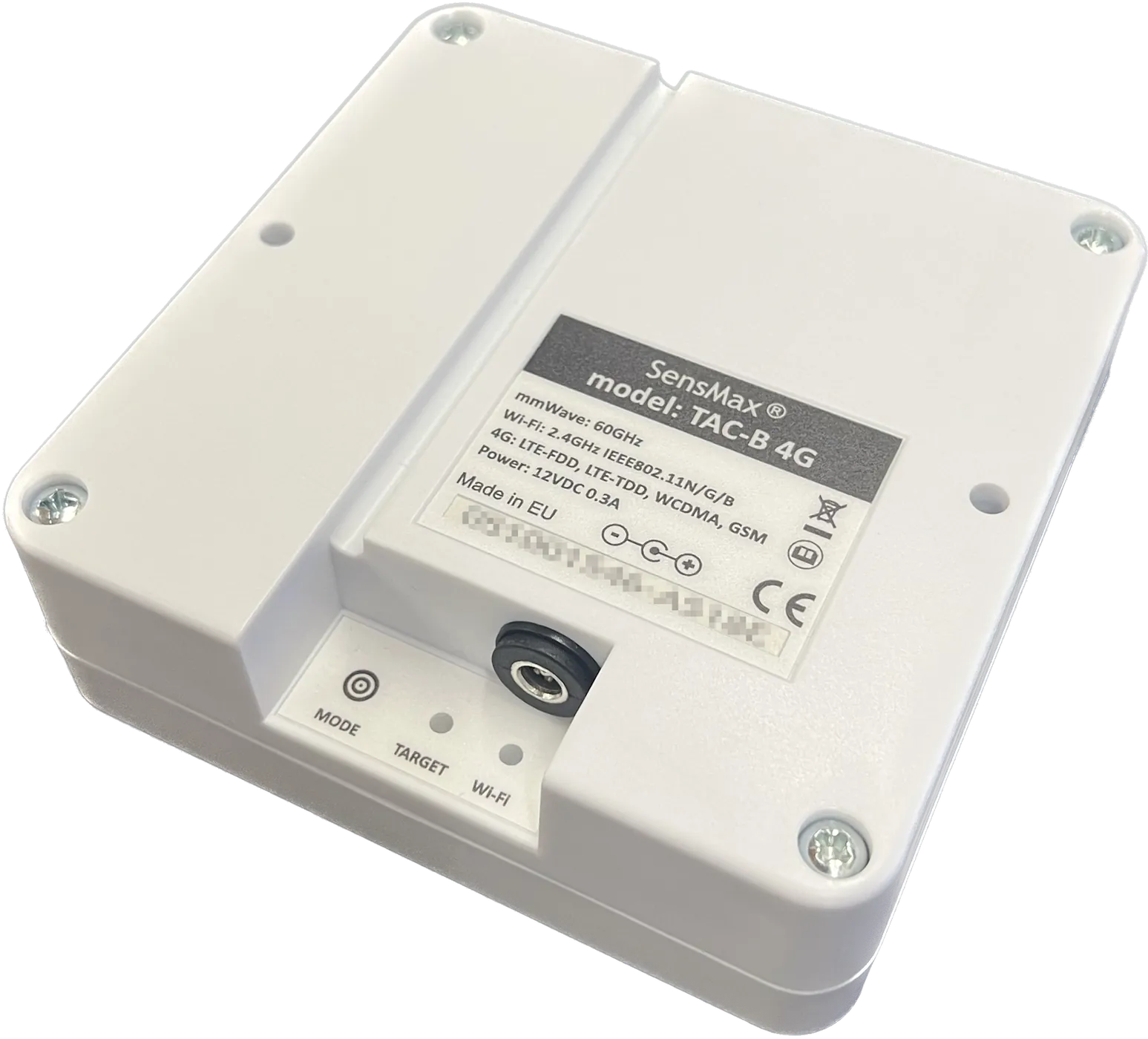

| Abmessungen | 120 × 120 × 45 mm | 80 × 80 × 45 mm |
| Gehäuse | Polycarbonat, weiß | Polycarbonat, schwarz |
| Betriebstemperatur | −25 … +65 °C | −25 … +65 °C |
Angaben laut Herstellerunterlagen SensMax (Stand 2026). Für die Schutzart nennen die Herstellerquellen teils abweichende Werte – wir geben den im Datenblatt genannten Wert IP65 an. LTE-Frequenzbänder auf Anfrage. Technische Änderungen vorbehalten.
Montagehinweise
- Standort festlegenSeitlich zum Weg, möglichst rechtwinklig zur Gehrichtung; der gesamte Wegquerschnitt (bis ca. 10 m) sollte im Sichtfeld liegen.
- Höhe wählenMontage in ca. 2,5 – 3 m Höhe – hoch genug gegen Manipulation, niedrig genug für eine gute Erfassung.
- Halterung befestigenAn Wand, Mast oder Lichtmast; die verstellbare Montagehalterung ist als Zubehör erhältlich.
- Energie & Daten12-V-Anschluss oder Solarsystem SPS20; beim 4G Micro-SIM mit Datentarif einsetzen, beim 3D-WP WLAN-Zugang einrichten.
- Zähllinie einrichtenIm Webinterface Linie über den Weg legen, Richtungen benennen und Datenziel festlegen.
Mobilfunkverbindung vorab prüfen: Am Standort sollte ausreichender LTE-Empfang bestehen. Die Datenkarte stellen Sie selbst – gern beraten wir Sie zu passenden Tarifen für IoT-Anwendungen.
Lichtschranken und Radarsensoren werden üblicherweise bauseits installiert – durch Ihren Haustechniker oder Elektriker. Sie erhalten von uns vorkonfigurierte Geräte, eine verständliche deutsche Anleitung und telefonische Unterstützung bei der Einrichtung.
Häufige Fragen
Welche SIM-Karte brauche ich für den TAC-B 4G?
Wie breit darf der Weg sein?
Funktioniert die Zählung auch nachts und bei Schnee?
Was ist der Unterschied zum TAC-B EWP?
Wie werte ich die Daten aus?
Das könnte Sie auch interessieren
ProduktSolarsystem SPS20Solarmodul, LiFePO4-Akku und Laderegler: Radarzählung dort, wo es keinen Stromanschluss gibt.
AnwendungWald-, Rad- & WanderwegeAutarkes Besuchermonitoring für Naturräume, Parks und Radwege – Fußgänger und Radfahrer getrennt.
ProduktTAC-B EWP (PoE, innen/außen)60-GHz-Radar für Wand oder Decke, innen und außen (IP68), ein Kabel für Strom und Daten.Welcher Personenzähler passt zu Ihrem Eingang?
Wir beraten herstellerübergreifend – von der batteriebetriebenen Lichtschranke bis zum KI-3D-Sensor. Schildern Sie uns kurz Ihren Einsatzort, wir melden uns mit einer konkreten Empfehlung.
