Zubehör für Xovis-3D-Sensoren
Das richtige Zubehör entscheidet über eine saubere Optik, eine schnelle Montage und stabile Zählwerte. Für die Xovis-Sensoren gibt es Halter für Wand und Decke, Montageplatten für den schnellen Sensortausch, Gehäuse für den bündigen Deckeneinbau sowie Namensschilder für die Mitarbeiterausblendung und die Recheneinheit SPIDER für große Verbünde.
- Für SensorenPC2SE-Serie, teilweise PF-L
- DeckeneinbauEinbaugehäuse PA-PC2-FM
- AufputzAufbaugehäuse PA-PC2-SM
- NeigenPivot Mount klein/mittel
- MitarbeiterNamensschilder rot / grau
- GroßanlagenSPIDER-Recheneinheit
Warum passendes Zubehör wichtig ist
Exakte Ausrichtung
Halter und Platten halten den Sensor in der richtigen Lage – Voraussetzung für genaue Zählwerte.
Tausch ohne Neuausrichtung
Mit Montageplatten lässt sich ein Sensor wechseln, ohne die Ausrichtung zu verlieren.
Architektur-gerecht
Einbau- und Aufbaugehäuse sowie farbige Abdeckungen fügen den Sensor unauffällig in die Decke ein.
Zubehör im Überblick
| Artikel | Bild | Bezeichnung | Einsatz |
|---|---|---|---|
| PA-PC-MB | | Wand-/Deckenhalter | Decken- oder Wandmontage mit Verdrehschutz; bei Wandmontage 5° Neigung |
| PA-PC-MPS |  | Montageplatte klein | kompakte Platte; Sensor kann getauscht werden, ohne die Ausrichtung zu verlieren |
| PA-PC-MPM | – | Montageplatte mittel | wie PA-PC-MPS in größerer Ausführung |

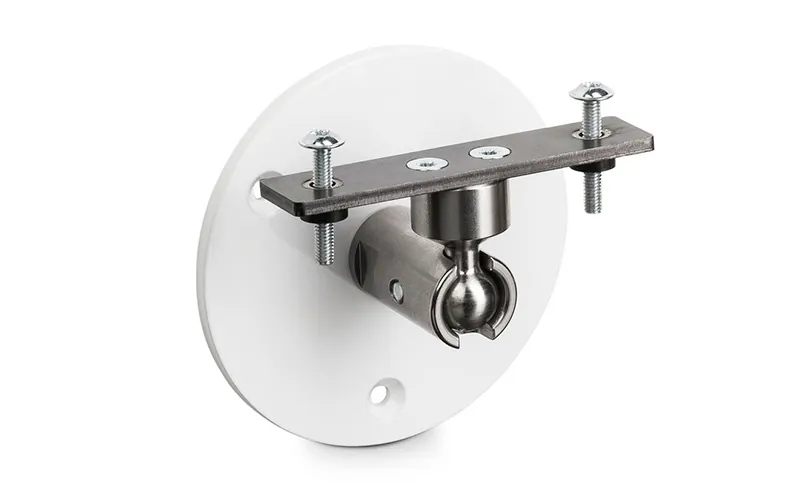

| PA-PC-PS / PA-PC-PM | | Pivot Mount klein / mittel | Schwenkhalter zum gezielten Neigen; auch für die PF-L nutzbar |
| PA-PC2-FM | | Einbaugehäuse (Flush Mount) | bündiger Einbau in abgehängte Decken, Schrauben inklusive |
| PA-PC2-SM | | Aufbaugehäuse (Surface Mount) | saubere Optik bei Aufputzmontage, drei Kabelauslässe |
| PA-PC2-TA |  | Gewindeadapter | Anschluss an handelsübliche Kamerahalter |

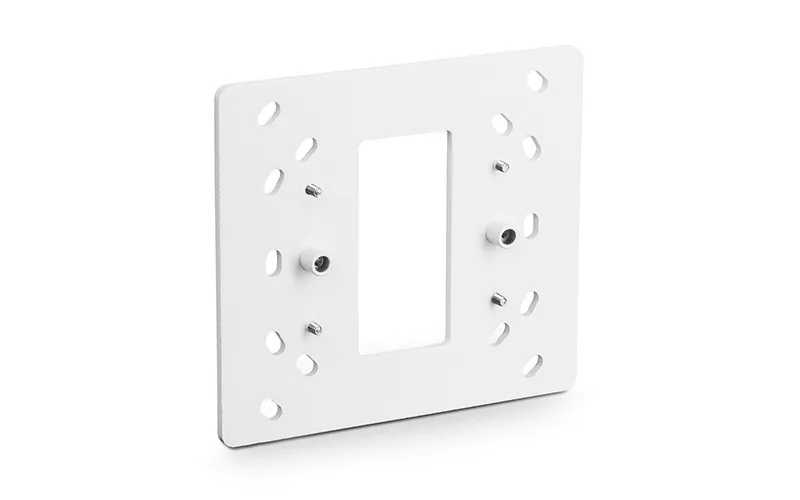

| PA-PC2-DP |  | Drop-Pole-Adapter (Abhängung) | Montage an einer Abhängestange unter hohen oder offenen Decken |

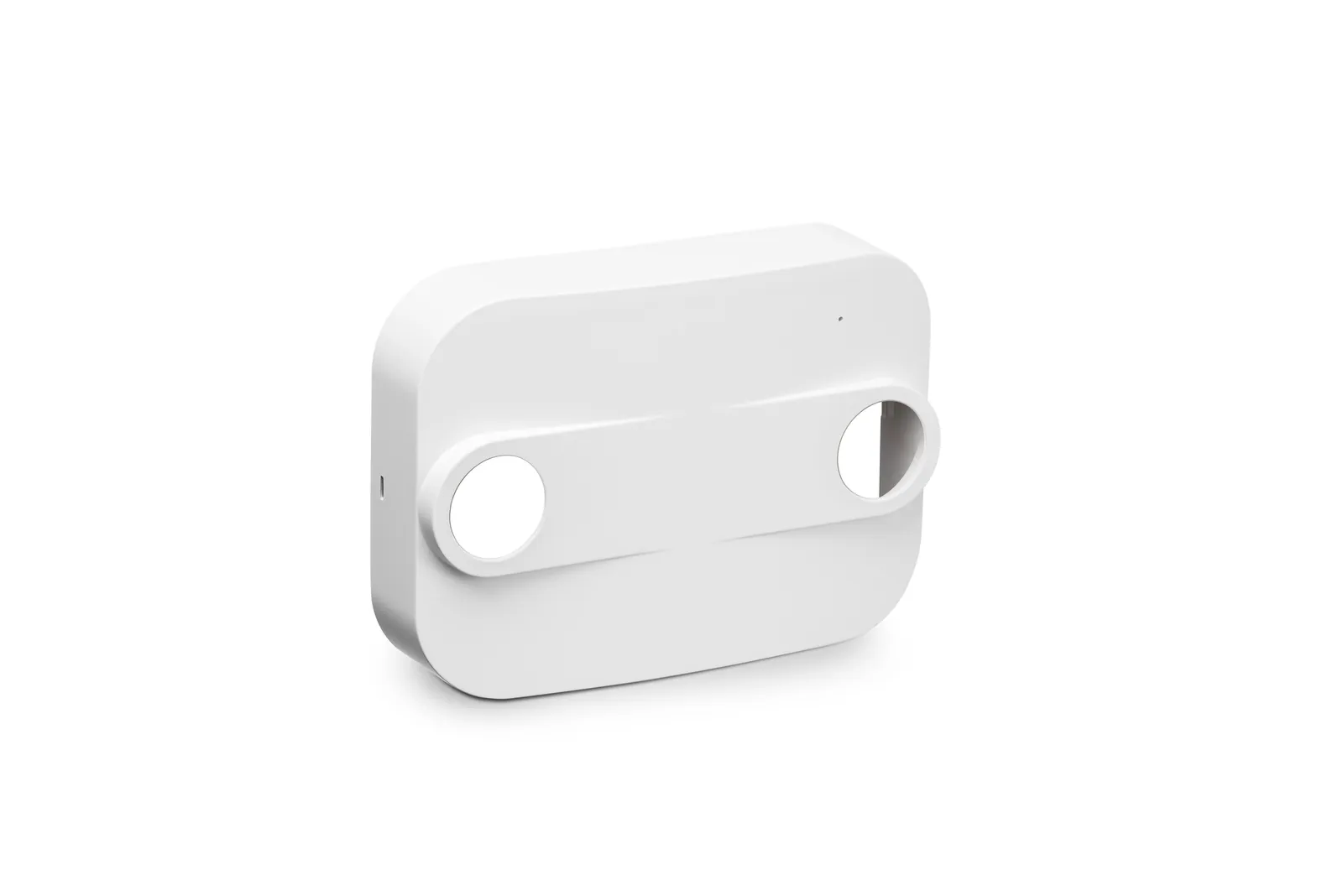

| PA-PC2-C |  | Frontabdeckung weiß | Wechselabdeckung für PC2-Sensoren |

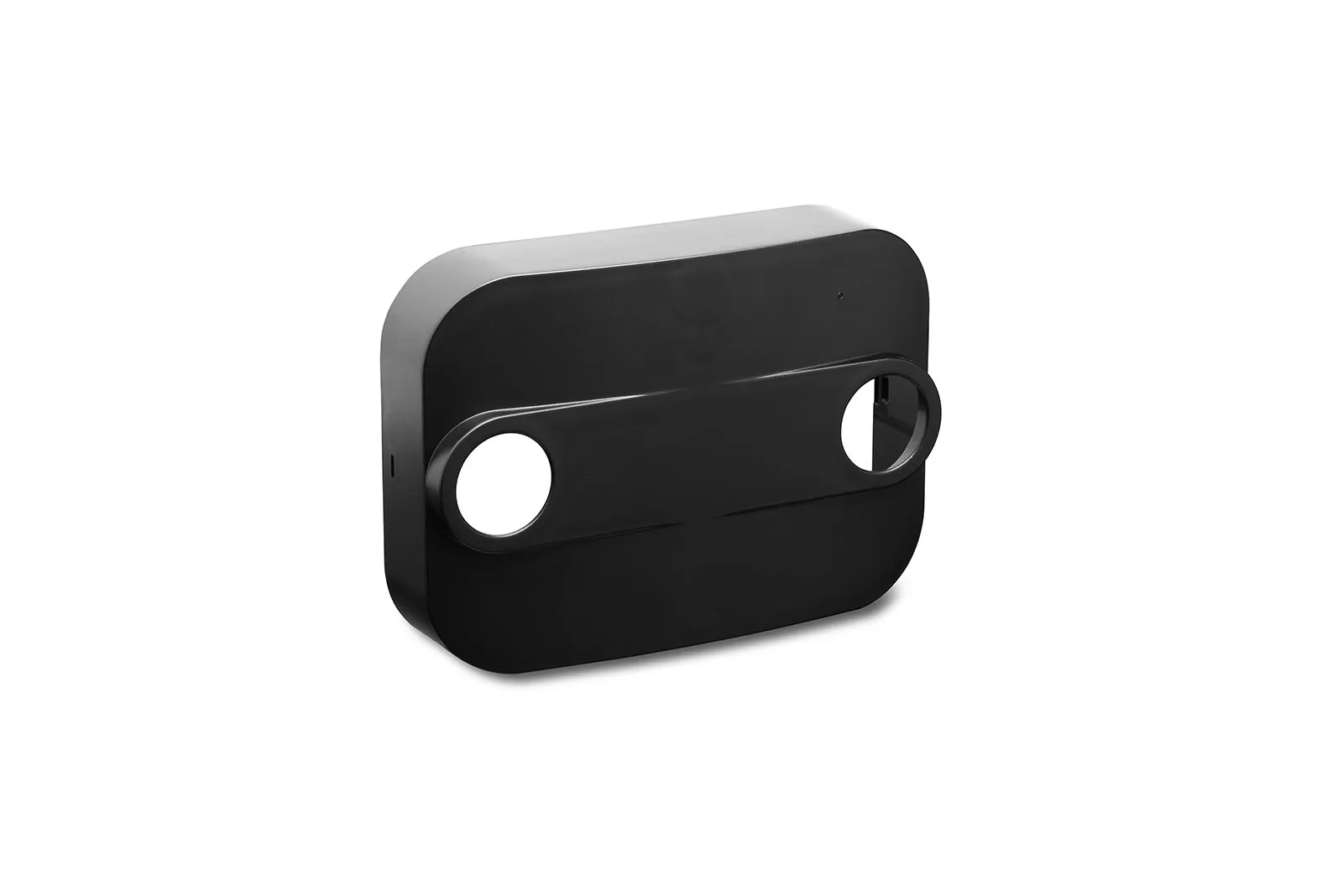

| PA-PC2-CB |  | Frontabdeckung schwarz | Wechselabdeckung für dunkle Decken |
| PA-PC-NTR | | Namensschild rot | Mitarbeiterausblendung: Schild mit Xovis-Muster, ohne Batterie |

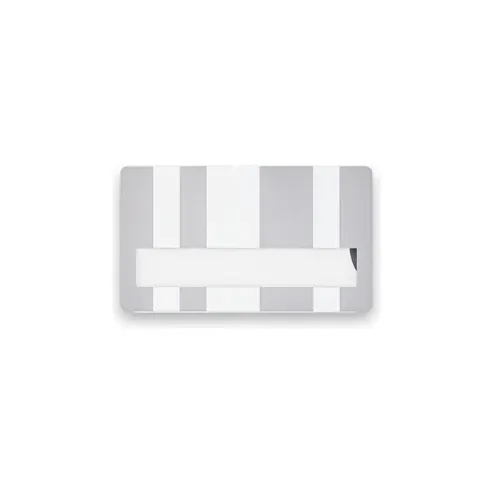

| PA-PC-NTB | | Namensschild grau (basalt) | wie PA-PC-NTR in dezenter Farbe |
| SPIDER (SPI-PU2) | – | Recheneinheit Multisensor | verbindet zehn und mehr Sensoren zu einem System; optionaler Wandhalter mit Schnellverschluss |
Namensschilder für die Mitarbeiterausblendung
Die Namensschilder tragen ein einheitliches Xovis-Muster, das der Sensor erkennt, um Personal aus der Besucherzählung herauszunehmen oder separat auszuweisen. Die Schilder benötigen keine Batterie und keinen Funk und können wie ein normales Namensschild getragen werden.
- für Sensoren der PC2SE-Serie (inkl. Outdoor), ab Firmware 4.2
- nicht für die PF-L – dort ist die Funktion aktuell nicht verfügbar
- gut sichtbar auf Brust- bzw. Schulterhöhe tragen, nicht verdecken
- Lizenz „Mitarbeiterausblendung“ erforderlich
Mehr zur Funktion im Fachartikel zu den KI-Funktionen.
Montagezubehör für die PF-L
Die PF-L wird mit einer Metall-Montageplatte (73 × 50 × 3 mm) geliefert, die mit vier Schrauben bzw. 2 × M4 befestigt wird. Alternativ lässt sich der Sensor über ein ¼"-Kameragewinde oder an den Pivot-Mounts der PC-Serie montieren. Ein bündiges Einbaugehäuse für die PF-L ist noch nicht verfügbar.
SPIDER: große Sensorverbünde
Für Anlagen mit vielen Sensoren – etwa große Einkaufszentren, Flughäfen oder Bahnhöfe – bündelt die Recheneinheit SPIDER die Daten zahlreicher Sensoren zu einem Gesamtsystem und überträgt sie per HTTPS, SFTP oder MQTTS. PC2SE-Sensoren lassen sich bis 9 Geräte, PF-L bis 15 Geräte auch ohne SPIDER koppeln; darüber hinaus oder bei komplexen Verbünden kommt SPIDER zum Einsatz. Die Auslegung übernehmen wir im Rahmen der Projektierung.
Technische Daten
| Halterungen | PA-PC-MB (Wand/Decke), Pivot Mount PA-PC-PS / PA-PC-PM, Gewindeadapter PA-PC2-TA, Drop-Pole-Adapter PA-PC2-DP |
|---|---|
| Montageplatten | PA-PC-MPS (klein), PA-PC-MPM (mittel); PF-L: Metallplatte 73 × 50 × 3 mm im Lieferumfang |
| Gehäuse | Einbaugehäuse PA-PC2-FM, Aufbaugehäuse PA-PC2-SM (3 Kabelauslässe) |
| Abdeckungen | PA-PC2-C (weiß), PA-PC2-CB (schwarz) |
| Namensschilder | PA-PC-NTR (rot), PA-PC-NTB (grau/basalt) – ohne Batterie, ab Firmware 4.2, PC2SE-Serie |
| Recheneinheit | SPIDER SPI-PU2 (Vorgänger SPI-PU1), optionaler Wandhalter |
| Maße / Gewichte | auf Anfrage |
Angaben laut Herstellerunterlagen Xovis (Stand 2026). Technische Änderungen vorbehalten.
Montage-Tipps
- Deckenart klärenAbgehängte Rasterdecke → Einbaugehäuse; Betondecke → Halter oder Aufbaugehäuse; offene Hallendecke → Drop-Pole-Adapter.
- Neigung beachtenBei Wandmontage sorgt der Halter PA-PC-MB für 5° Neigung; der Pivot Mount erlaubt gezielte Ausrichtung.
- Farbe wählenWeiße oder schwarze Abdeckung passend zur Decke – der Sensor fällt kaum auf.
- Wartung vorsehenMit Montageplatten lässt sich ein Sensor später ohne Neuausrichtung tauschen.
Häufige Fragen zum Zubehör
Welches Zubehör brauche ich für eine abgehängte Decke?
Passt das PC2-Zubehör auch für die PF-L?
Wie viele Namensschilder brauche ich?
Wann brauche ich einen SPIDER?
